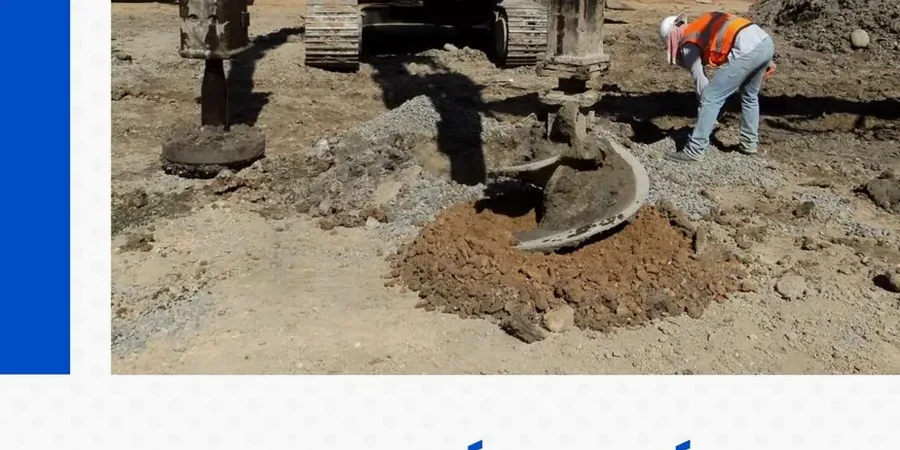

Un conjunto habitacional en el sector de La Pampa, en Alto Hospicio, enfrentaba un dilema típico de la zona: el SPT arrojó rechazo a poca profundidad sobre un estrato salino, pero los ensayos CPT detectaron lentes de arena suelta con potencial de asentamiento diferencial bajo carga sísmica. La solución no pasaba por una fundación profunda convencional, sino por un refuerzo masivo del terreno mediante columnas de grava. En Alto Hospicio, donde las costras salinas superficiales enmascaran depósitos colapsables y el nivel freático puede subir por eventos de flujo desde la quebrada, el diseño de estas inclusiones granulares exige un conocimiento preciso de la interacción suelo-columna. Nuestro laboratorio aborda estos proyectos desde la caracterización geotécnica de detalle, integrando parámetros de punta y fuste que muchas veces se omiten en las campañas estándar. Complementamos la evaluación con el ensayo CPT cuando se requiere un perfil continuo de resistencia en las zonas más heterogéneas del perfil, permitiendo ajustar la rigidez relativa de la columna frente al material circundante y verificar los criterios de falla por punzonamiento o expansión lateral.
La densidad relativa alcanzada por la grava compactada en el fuste es el parámetro que define la diferencia entre un refuerzo efectivo y un punto débil en la fundación.
Particularidades de la zona
En Alto Hospicio, hemos observado que el principal riesgo en la ejecución de columnas de grava radica en la presencia de bolsones de arena limpia extremadamente suelta bajo las costras duras, una condición que puede provocar el colapso de la perforación antes de alcanzar la grava de relleno si no se mantiene una presión de confinamiento adecuada con el tubo alimentador. Además, la agresividad química del suelo salino de la pampa acelera la corrosión si se utilizan refuerzos metálicos adicionales, por lo que la solución debe ser puramente granular y con un control estricto de finos. Un diseño que no contemple la heterogeneidad lateral puede generar un patrón de rigidez irregular bajo la losa, induciendo giros en la estructura durante un sismo de diseño como el de la falla de Iquique. La verificación de estas condiciones mediante ensayos de carga in situ post-ejecución y el monitoreo de asentamientos durante las primeras fases de la construcción son medidas de control que consideramos irrenunciables para garantizar la estabilidad del sistema de mejoramiento a largo plazo.
Preguntas frecuentes
¿Cómo funciona una columna de grava para prevenir la licuefacción en un sismo?
La columna de grava actúa como un dren vertical de alta permeabilidad. Durante la vibración sísmica, el agua intersticial que se acumula en el suelo fino circundante encuentra una vía de escape rápida a través de la grava limpia, disipando el exceso de presión de poros antes de que la tensión efectiva del suelo caiga a cero. Adicionalmente, la sustitución de una fracción del suelo blando por un material granular compacto y friccionante incrementa la resistencia al corte cíclico del conjunto del terreno.
¿Qué diferencia hay entre vibrocompactación y columnas de grava en suelos salinos de Alto Hospicio?
La vibrocompactación es efectiva en arenas limpias y sueltas, pero en los suelos salinos con finos y costras cementadas de la pampa, la vibración por sí sola no logra densificar adecuadamente la matriz. Las columnas de grava son un método de vibro-sustitución: se retira una porción del suelo problemático y se reemplaza con grava de alta calidad. Este reemplazo es más controlable y garantiza una mejora en la capacidad portante y el drenaje incluso en presencia de finos no plásticos.
¿Cuál es el costo estimado para el diseño y construcción de columnas de grava en un proyecto en Alto Hospicio?
El diseño geotécnico y la ejecución de un sistema de columnas de grava en Alto Hospicio, para un área de tratamiento estándar, se sitúa en un rango de inversión que va desde $614.000 hasta $2.736.000, dependiendo de la profundidad del estrato a mejorar, la malla de columnas requerida y la accesibilidad del equipo de perforación al terreno. Este rango incluye el estudio de suelos, las memorias de cálculo y la supervisión técnica de la instalación.
¿Se pueden instalar columnas de grava sin desplazar el terreno existente?
Sí, en suelos con cierta cohesión o donde se busca minimizar el bulbo de remoldeo, se utiliza la técnica de alimentación por el fondo con vibrador de alta frecuencia. En este método, la grava se introduce por el interior del vibrador y se compacta contra la punta, generando un bulbo densificado sin extraer el material original. Esta variante es útil en Alto Hospicio cuando el estrato a tratar es profundo y se quiere evitar la descompresión de las capas superiores.
¿Qué control de calidad se debe exigir durante la instalación de las columnas de grava?
El control debe ser continuo y automatizado. Se debe exigir un registro digital de la energía de compactación por metro lineal, la profundidad alcanzada, y el volumen de grava consumido. Posteriormente, se deben ejecutar ensayos de penetración dinámica (SPT o PANDA) en el centro de un porcentaje de las columnas y en el suelo entre columnas para verificar el incremento real de la resistencia y la uniformidad del factor de mejora en toda la malla.
