Ensayo CPT en Alto Hospicio: Perfil Estratigráfico Continuo sin Perforación

En Alto Hospicio vemos una constante en los proyectos nuevos: la capa de costra salina superficial. Debajo aparecen arenas limosas intercaladas con gravas. El SPT suele quedar corto para diferenciar los estratos finos. Por eso en nuestra experiencia aplicamos el ensayo CPT. El cono registra cambios de resistencia cada 2 centímetros. Así detectamos lentes blandos que una calicata no alcanza o una perforación pasa por alto. Las lecturas de presión de poros ayudan a entender el comportamiento drenado del suelo, dato clave para zapatas en zonas con sales agresivas. Combinamos esta información con sondajes SPT cuando el proyecto exige correlación con N60, sobre todo en zonas de expansión hacia la Quebrada de Tarapacá.

El cono CPT registra variaciones de resistencia cada 2 centímetros. Ese nivel de detalle evita sorpresas al excavar en suelos con lentes salinos.

Procedimiento y alcance

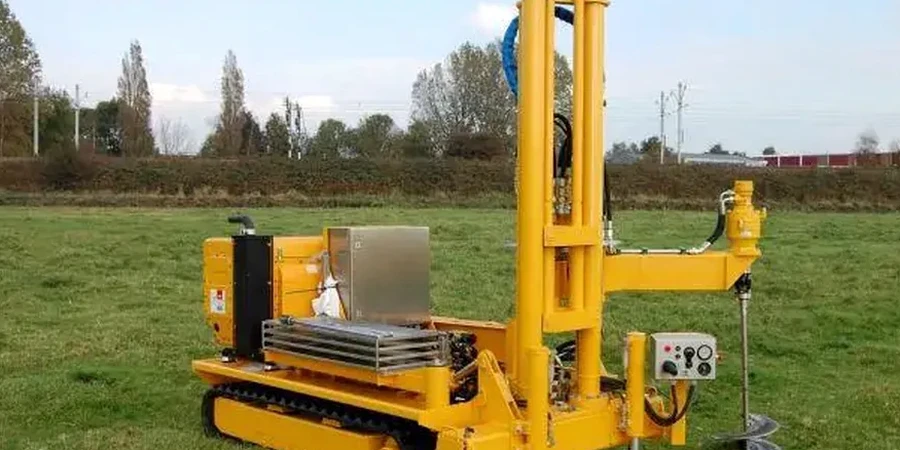

Comparando el sector de La Tortuga con El Boro, las diferencias de suelo saltan a la vista. En La Tortuga predominan arenas sueltas con intercalaciones finas; el cono eléctrico marca resistencias de punta bajas y fricción nula en los primeros 4 metros. En El Boro el perfil es más competente, con arenas densas y presencia de gravas hacia los 6 metros. El CPT nos permite trazar el perfil exacto en ambos sectores sin perder detalle. Trabajamos con equipos de 20 toneladas de empuje. El sensor de presión de poros diferencia entre estratos drenantes y no drenantes, algo vital en Alto Hospicio donde las napas colgadas aparecen de forma errática. Los datos los entregamos en formato digital compatible con software de diseño de zapatas y losas.

Particularidades de la zona

Alto Hospicio está a 600 metros de altitud sobre un escape costero. La subsidencia por disolución de sales es un riesgo real. Hemos visto asentamientos diferenciales en conjuntos habitacionales que no consideraron los lentes salinos. El CPT detecta estos vacíos por la caída abrupta de resistencia de punta y el aumento de presión de poros. Otro riesgo local es la licuefacción: las arenas finas saturadas que aparecen bajo la costra pueden perder resistencia durante un sismo. Los datos del piezocono permiten calcular el factor de seguridad cíclico con metodologías de Robertson y Wride. Un perfil CPT mal ejecutado en esta zona puede llevar a subestimar asentamientos o a sobredimensionar pilotes. El dato continuo del cono elimina esa incertidumbre.

Valores típicos

Parámetro	Valor típico
Capacidad de empuje	200 kN (20 toneladas)
Profundidad máxima típica	20 a 30 metros en suelos blandos a densos
Parámetros medidos	qc (punta), fs (fricción), u (presión de poros)
Intervalo de registro	20 mm (2 cm)
Norma de referencia	NCh 3402, NCh 3364
Tipo de cono	Piezocono (CPTu) de 10 cm²
Velocidad de penetración	20 mm/s ± 5 mm/s
Fricción lateral máxima	Registro completo hasta 100 MPa

Servicios complementarios

Ensayos de laboratorio de mecánica de suelos

Correlacionamos los datos del CPT con ensayos de clasificación y resistencia. Realizamos granulometría, límites de Atterberg y triaxiales en muestras obtenidas de calicatas cercanas al punto de penetración. Esto valida el perfil interpretado del cono.

Medición de ondas de corte con MASW

El CPT no mide directamente la rigidez a pequeñas deformaciones. Complementamos el perfil con ensayos MASW para obtener la velocidad de onda de corte (Vs) y clasificar el sitio según la NCh 433.

Marco normativo

NCh 3402: Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils, NCh 3364: Geotecnia — Ensayo de penetración de cono eléctrico (CPT) y piezocono (CPTu), NCh 433.Of1996 Mod. 2012: Diseño sísmico de edificios (clasificación de suelo según Vs30 y CPT), Robertson & Wride (1998): Cyclic Liquefaction Potential Assessment from CPT data, NCh 1508: Geotecnia — Estudio de mecánica de suelos

Preguntas frecuentes

¿Qué tipo de suelo puede atravesar el CPT en Alto Hospicio?

El equipo penetra sin problema arenas, limos y arcillas. En Alto Hospicio el límite suele ser la grava gruesa o la costra salina muy cementada. Cuando el cono rechaza, combinamos con sondajes SPT para completar el perfil.

¿Cuánto cuesta un ensayo CPT en Alto Hospicio?

El precio varía según la profundidad alcanzada y la cantidad de puntos. Un perfil típico de 15 a 20 metros en Alto Hospicio está entre $68.000 y $129.000. Si hay rechazo temprano por grava, ajustamos el costo a la profundidad real.

¿Se puede usar el CPT para evaluar licuefacción?

Sí. El piezocono mide resistencia de punta y presión de poros, datos directos para calcular el factor de seguridad ante licuefacción según Robertson y Wride. En Alto Hospicio aplicamos esta metodología en arenas bajo la napa.

¿Cuánto tiempo toma el ensayo en terreno?

Un perfil de 20 metros se completa en 60 a 90 minutos si el suelo no presenta rechazo. Luego el procesamiento de datos y generación del informe toma un día adicional.
